日本NAKANISHI防靜電分板機主軸NR33-6000ATC-ESD

在進行PCB分板時，會產生靜電，靜電放電（ESD）會對PCB線路板上的電子元件造成損壞，對電路造成干擾從而對工件造成不良的后果。日本NAKANISHI防靜電分板機主軸NR33-6000ATC專門為PCB分板防靜電研發(fā)，在原有的自動換刀分板機主軸的基礎上，新增防靜電功能，通過與軸芯連接的碳刷把靜電從刀具轉移到外殼，從而消除靜電。

日本NAKANISHI防靜電分板機主軸產品視頻

、

日本NAKANISHI防靜電主軸NR33-6000ATC-ESD產品配套


NAKANISHI防靜電分板機主軸NR33-6000ATC-ESD 1PC

NAKANISHI防靜電分板機馬達 EM-3060J 1PC

NAKANISHI防靜電分板機主軸電源線 EMCD-3000J-6M 1PC

NAKANISHI防靜電分板機主軸控制器 E3000 1PC

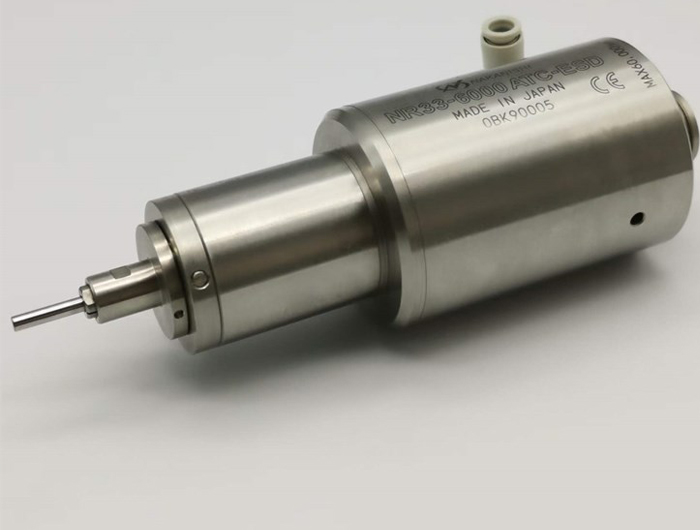

防靜電分板機主軸NR33-6000ATC-ESD產品實拍

防靜電分板機主軸馬達EM-3060J產品實拍

防靜電分板機主軸電源線EMCD-3000J-6M產品實拍

防靜電分板機主軸E3000控制器實拍

日本NAKANISHI防靜電分板機主軸NR33-6000ATC-ESD產品特點

（1）通過導電主軸加工、釋放靜電，防止電子元件損壞；

（2）主軸前端安裝刀具距離較深φ10*15L，加工刀具PCB時，可以避開干擾較高的電子元件；

（3）與自動換刀主軸NR50-5100ATC相比，刀具夾持力增加1倍。

（4）最高轉速60000轉/min，跳轉精度1μm。

（5）采用氣動夾頭開/關方式，實現(xiàn)快速簡單的自動換刀。

防靜電分板機主軸防靜電原理


　通過與軸芯連接的碳刷把靜電從刀具轉移到外殼，從而消除靜電。


產生的碳粉會通過冷卻空氣釋放，因此不會影響軸承的使用壽命。

防靜電分板機主軸NR33-6000ATC-ESD產品參數

型號	NR33-6000ATC-ESD
轉速	60,000r/min
主軸精度	within 1 μm
旋轉跳動公差	within 5 μm
接觸電阻ESD	≦ 0.3 k
開關夾頭氣壓	0.55 - 0.6 MPa
標配夾頭	CHB-3.175
夾頭拉拔力	≧ 500 N
夾頭壓緊力	≧ 1,000 N
夾頭夾持力	≧ 100 cNm
重量	1,170 g
